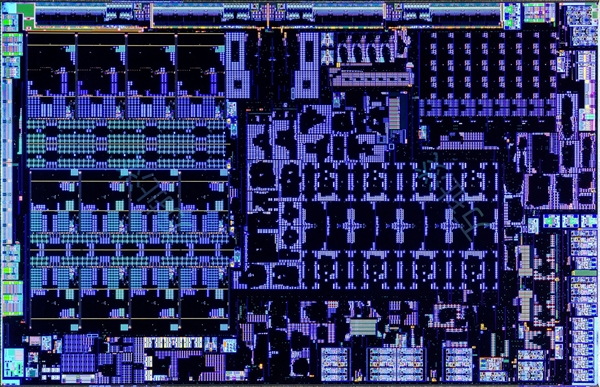

AMD新一代锐龙AI 300笔记本已经陆续发布上市，有神通广大的网友公布了一张新U的内核布局图，更有大神逐一做了标注，CPU、GPU、NPU等各个单元模块清晰可见。
首先，Strix Point的核心面积约为18.71×12.06＝225.64平方毫米，相比于上一代首次采用“同构大小核”设计的Pheonix2 15.01×9.06＝135.99平方毫米，骤然增大了约66％，毕竟CPU、GPU、NPU的规模都大大扩充了。

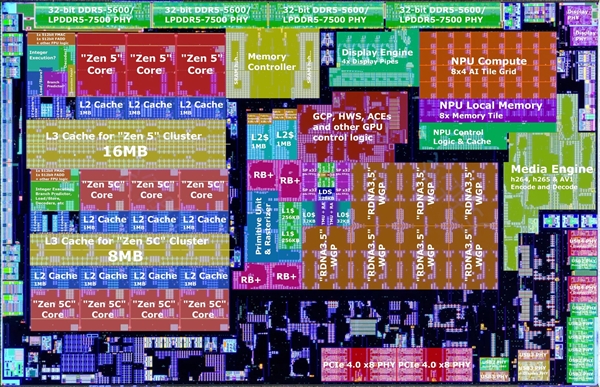

图中左侧是CPU区域，可以看到上方四个Zen5核心、每核心1MB二级缓存、共享16MB三级缓存，下方分为两排的八个Zen5c核心、每核心1MB二级缓存、共享8MB三级缓存。
甚至每个核心内部的不同模块，也做了大致的猜测，包括分支预测、指令预取、整数执行、浮点单元、载入与存储、缓存等。
虽然也是“大小核”，但是Zen4/Zen4c、Zen5/Zen5c都是完全相同的架构、IPC性能、ISA指令集，只是做了一些三级缓存、性能的精简，系统和软件调度无需考虑其差异，这也Intel的异构大小核完全不同。
另外，Zen5、Zen5c各自的三级缓存理论上可以彼此共享，但会增加延迟，因此AMD通过windows系统调度，尽可能地让每一部分核心只访问自己的三级缓存。
靠右侧是GPU区域，可以看到八组WGP，每组有两个CU单元，一共16个(1024个流处理器)，还能看到512KB一级缓存、2MB二级缓存、原语单元与光栅化单元、四个渲染后端(RB+)，以及右方的多媒体引擎、上方的显示引擎。
右上角是NPU区域，包括8×4布局的ai核心模块、8个内存模块，以及NPU控制逻辑单元与缓存，占了相当一部分面积。
在芯片的边缘部分，排列着DDR5-5600/LPDDR5X-7500内存控制器与PHY物理层、显示物理层、USB4/3/2物理层、PCIe 4.0 x4物理层，等等。
